Anlagen­­über­­wachung



Stellen Sie einen problemlosen Betrieb Ihrer Anlage sicher

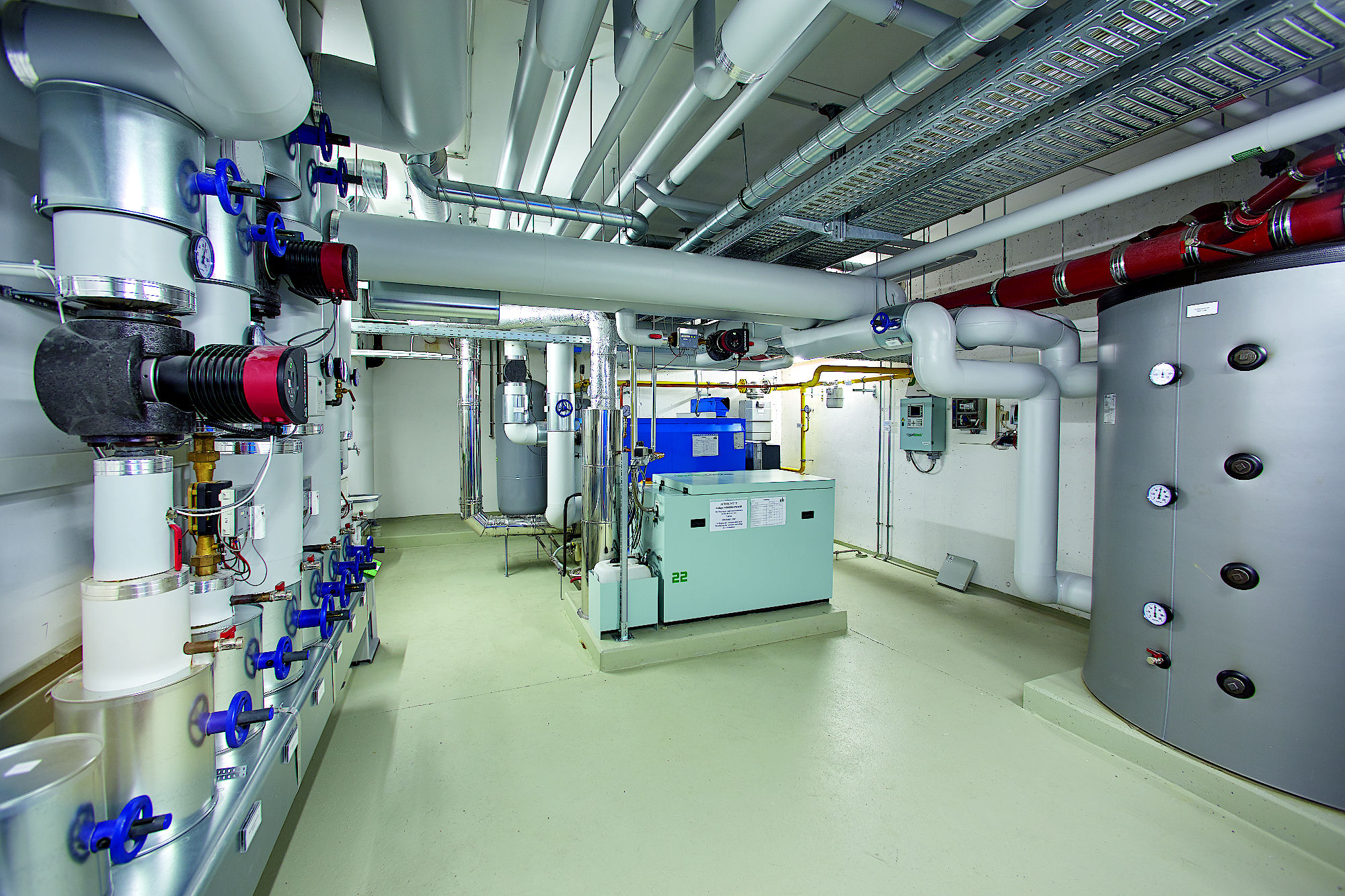

Anlage

Was passiert, wenn gerade jetzt Ihre Anlage ausfällt?

Wenn das Warmwasser unangenehm kalt wird? Ein klimatisierter Raum zu warm? Wenn Sie Strom teuer zukaufen müssen oder die Solarthermieanlage schon lange nicht mehr das Mögliche leistet?

Ihnen als Betreiber droht Ärger, oder hohe Energiekosten, bei gewerblicher Nutzung stehen Konventionalstrafen ins Haus.

Schaffen Sie Abhilfe!

Installieren Sie den SCH.E.I.D.L Energy Controller Multi-Datalogger als Frühwarnsystem.

Der SCH.E.I.D.L Energy Controller Multi-Datalogger ist eine digitale Langzeitüberwachung um herstellerunabhängig die Funktion aller Geräte sichtbar zu machen. Mit Web-Fernzugriff sehen Sie thermischen und elektrischen Daten von Temperaturfühlern und Stromzählern auf Ihrem Rechner oder Smartphone.

Ihr Plus:

Eine schnelle Ferndiagnose ermöglicht Ihnen schnelles Handeln. Damit sichern Sie den reibungslosen Betrieb, senken die Servicekosten, erhöhen die Versorgungssicherheit und somit Ihre Lieferqualität. Bei Anlagen mit regenerativen Anteil oder hoher Effizienz wird auch dies überprüfbar angezeigt.

Online-Monitoring zur Visualisierung von Erzeugung und Verbrauch.
Dies ist auch Voraussetzung zur Förderung von KfW-Effizienzhaus 40 Plus / KfW-40.



Kaufen Sie bei diesem Anbieter:



Betriebssicher, klimaschonend und wirtschaftlich durch Monitoring: vom Büro, von Zuhause, von unterwegs ...

Alarm Geräusch

Empfangen Sie Alarmmeldungen per E-Mail oder SMS

Wenn das Blockheizkraftwerk in den Störmodus wechselt, die Warmwassertemperatur für Legionellen unterschreitet oder die Klimaanlage nicht mehr kühlt, steht Ihnen der SCH.E.I.D.L Energy Controller Multi-Datalogger als Frühwarnsystem zur Verfügung. Er unterstützt eine Vielzahl von Sensoren, darunter Temperatur, Stromverbrauch und Luftfeuchtigkeit.

Tablet Smartphone Laptop

Sehen Sie aus der Ferne mehr als vor Ort

Dank der Digitalisierung Ihrer individuellen Anlage sehen Sie aktuelle Messwerte auf einen Blick. Ebenso wie die saisonübergreifende Historie zur Funktionskontrolle, Fehlersuche und Effizienzoptimierung. Sie können durch fundierte Analyse sinnvoll nachjustieren und so die Betriebssicherheit erhöhen.

Netzwerk

Überwachen Sie flexibel alle Geräte aller Hersteller

Der SCH.E.I.D.L Energy Controller Multi-Datalogger mach die Werte Ihrer Gebäude transparent: Warmwasser, Raumtemperatur, Solardatenlogger, Pufferspeicher, Verteilung, Stromverbrauch, Stromerzeugung oder Gasverbrauch.
Für Kessel, BHKW, Wärmepumpe, Solarthermie, Photovoltaik, Pellets, Fernwärme, Kühlhaus oder Klimaanlage.

Drei Punkte rot

Baukastensystem

Einfach durch Stecken installierbar und im Betrieb erweiterbarer Logger, individuell für jede Anlage, auch als mobiler Messkoffer verfügbar. So wird er zum Temperaturlogger, Energielogger oder kann Strom aufzeichnen



Kein Klemmen, kein Elektriker, kein Netzwerk-Administrator

Drei Punkte orange

Sicherer Fernzugriff

Die Web-Oberfläche ist sofort sichtbar über Internet oder begrenzt auf firmeninternes Netzwerk dank integriertem Webserver und zuverlässiger Datenbank im Controller. Mit Funkmodem und eigenen Sensoren vollständig getrennt von der Anlagensteuerung.

Kein Zugriff auf die Steuerung der Anlage, keine SD-Karten oder USB-Stick, keine Software, keine Cloud, kein DynDNS, kein Datenverlust

Drei Punkte blau

Systemsicht

Eine gemeinsame Wärme-, Strom-, Verbrauchs-, Kälte- und Klimamessung erlaubt Ihnen einen Funktionsnachweis des gesamten Systems.Und bietet Ihnen  übergreifende Versorgungssicherheit für die Gewerke Heizung, Kühlung, Elektrik und Lüftung

Keine Thermometer hier,
keine Stromzähler dort


Die Installation des SCH.E.I.D.L Energy Controllers gibt Ihnen Antworten auf folgende Fragen:

  • Warmwasserversorgung & Heizung unter Kontrolle:
  • Gas- & Ölkessel Effizienz:
  • Pellets- & Hackschnitzelkessel Füllstand:
  • Solarthermie solare Deckung:
  • Blockheizkraftwerke Verschleiß:
  • Wärmepumpen Effizienz:
  • Kühlräume Zuverlässigkeit:
  • Klimaanlagen Komfortabel:
  • Verbrauch senken:
  • Hitzekammern / Wärmekammern Nachweisen:
  • Welche Temperatur hat das Warmwasser und besteht Gefahr von Legionellen?
  • Wie taktet der Kessel und nutzt er den Brennwert?
  • Wie voll ist der Pellets/Öl/Gas-Vorrat noch, wann Nachtanken?
  • Schichtet der Solarspeicher, wird die Heizung unterstützt, wie Solarthermie einstellen?
  • Wie passt die Stromerzeugung zum Eigenbedarf?
  • Welche Jahresleitzahl hat meine Anlage wirklich?
  • Wann und wie lange wurde nicht ausreichend gekühlt?
  • Welche Luftfeuchte herrscht in den Räumen, zu trocken oder besteht Schimmelgefahr?
  • Wie viel Gas/Strom/Pellets/Wärme/Wasser wird über den Tag/Jahr verbraucht?
  • Wurde die hohe Temperatur ausreichend lange erreicht, Nachweis im Messprotokoll?





Screenshots - Weboberfläche im Browser

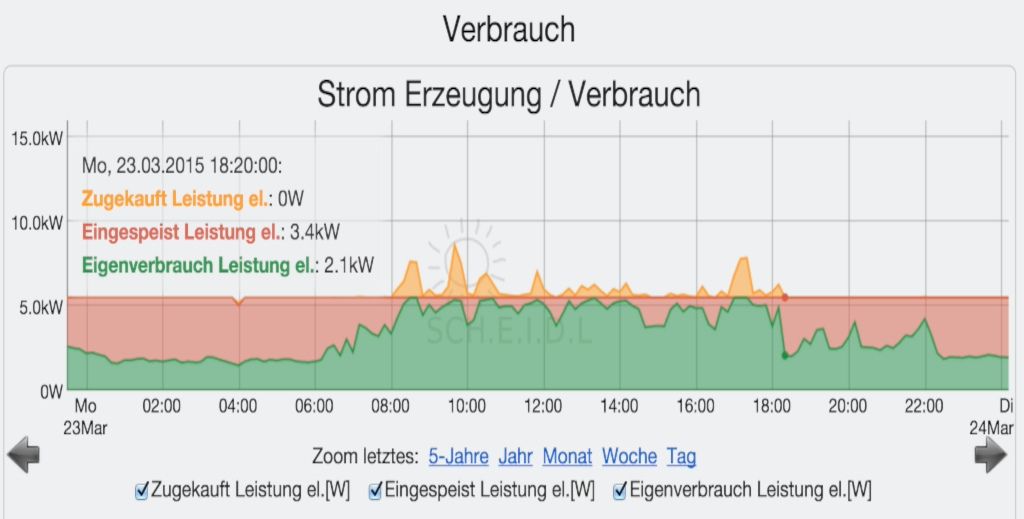

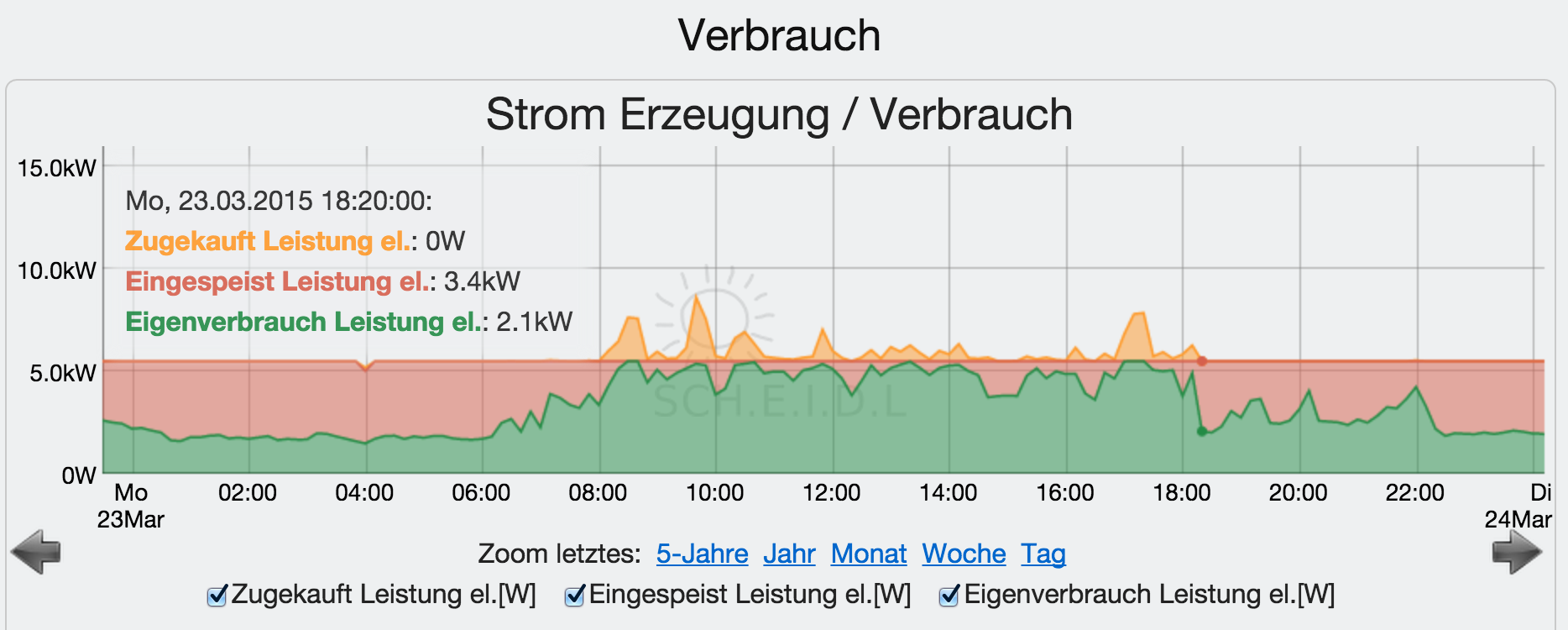

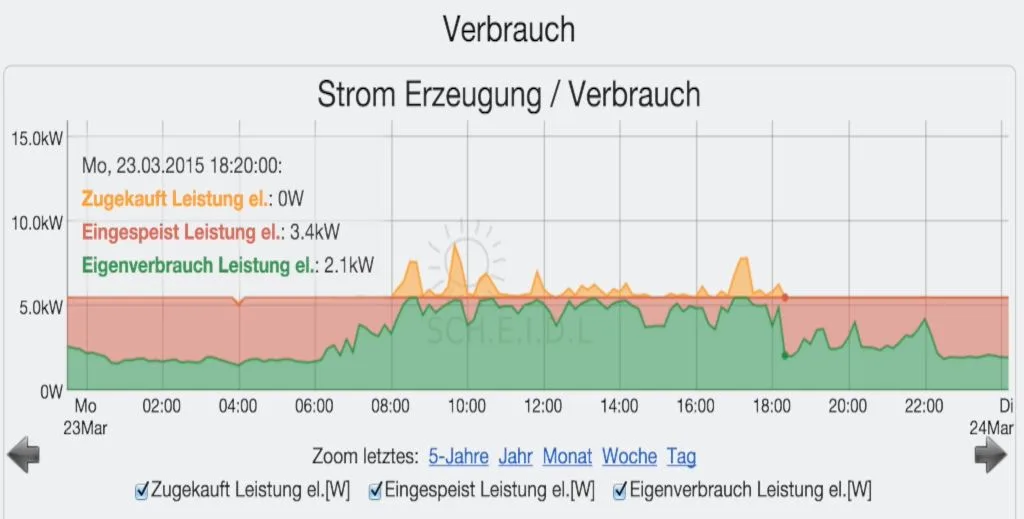

Ein Gebirgsschnittdiagramm zeigt mit drei farbigen Flächen die zugekaufte Leistung in orange, die eingespeiste Leistung in rot und die Eigenverbrauch Leistung in grün über einen Tag.

Diagramm Lastgang

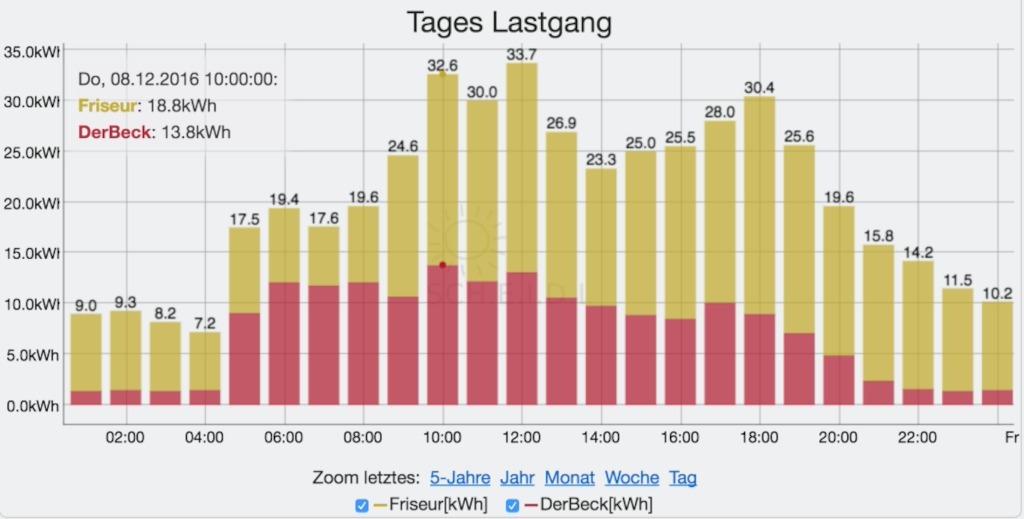

Balkendiagramm zeigt stündlichen Stromverbrauch (kWh) über einen Tag. Friseur und Bäckereifiliale getrennt, Summe übereinander.

Balkendiagramm Energie

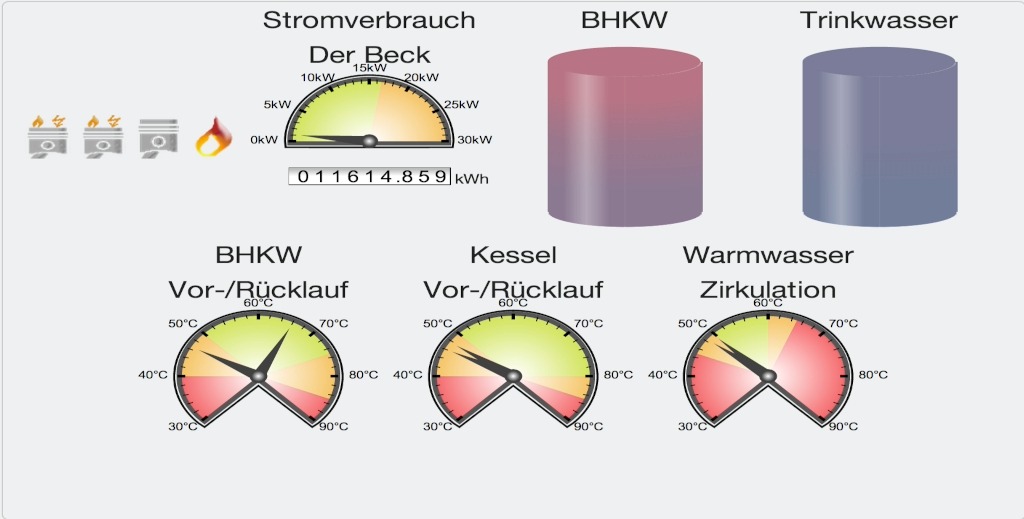

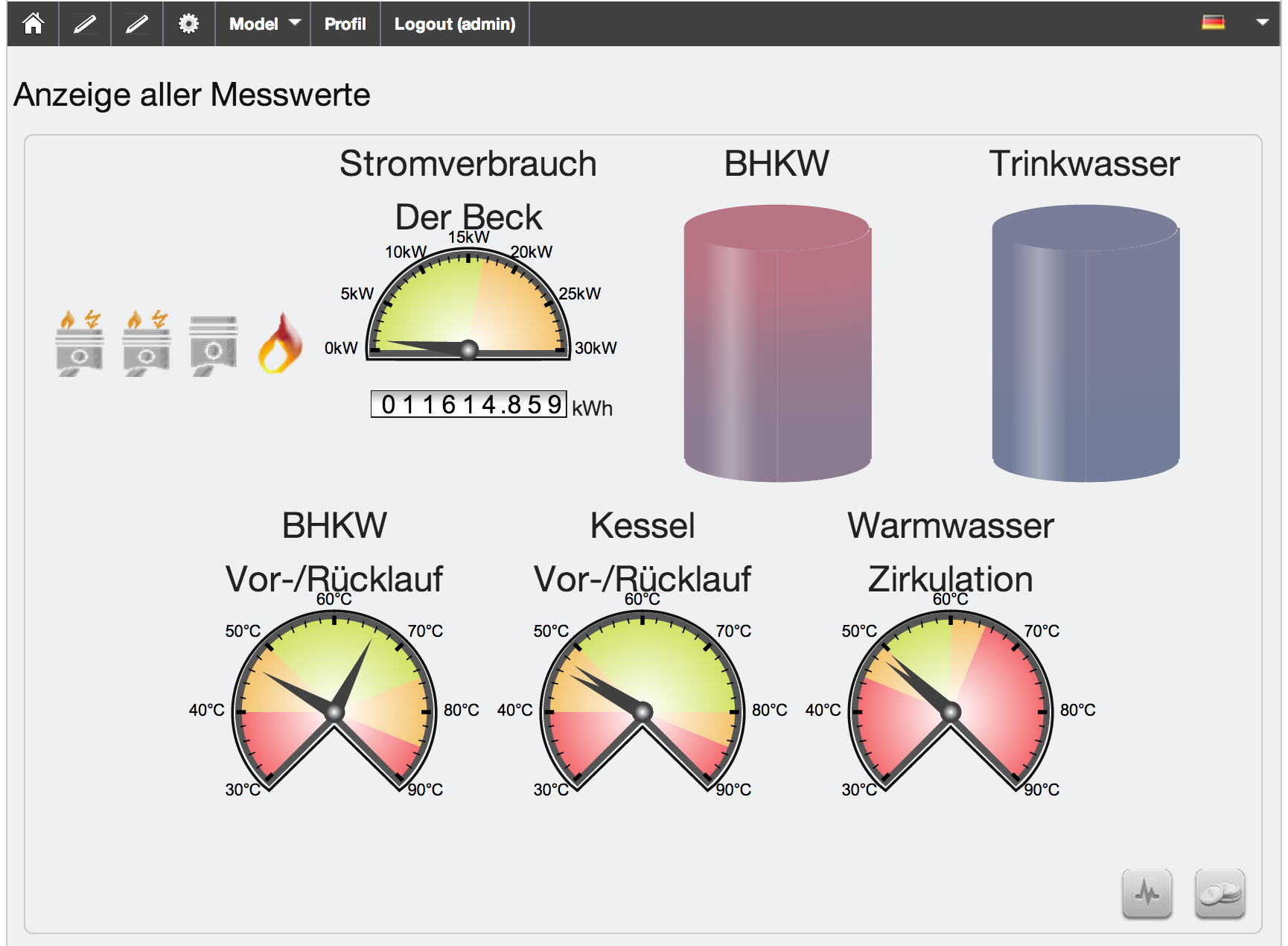

Runde Instrumente zeigen Temperaturen und Stromverbrauch. Icons zeigen Betriebszustände von Blockheizkraftwerken und Kessel. Temperaturschichtung von Warmwasserspeichern in Rot (warm) bis Blau (kalt).

Instrumente aktueller Messwerte

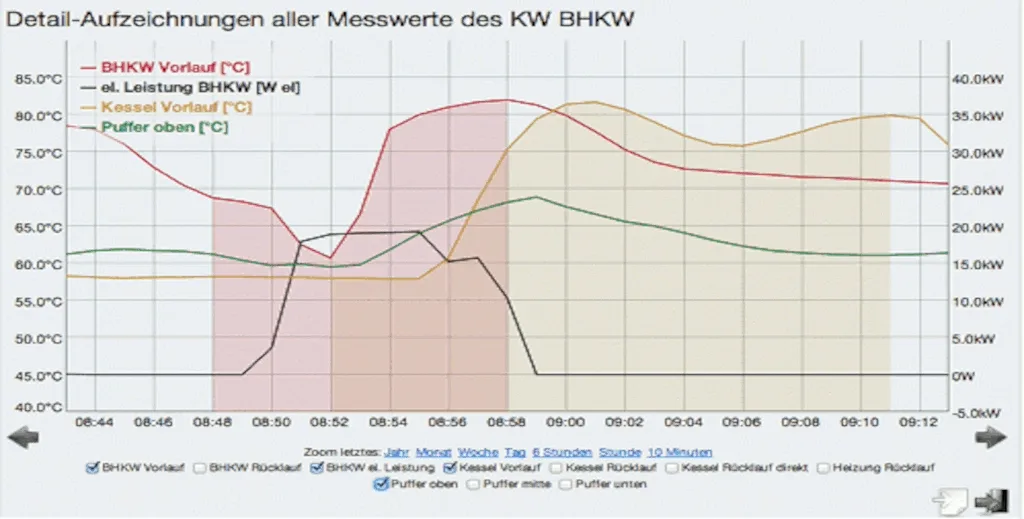

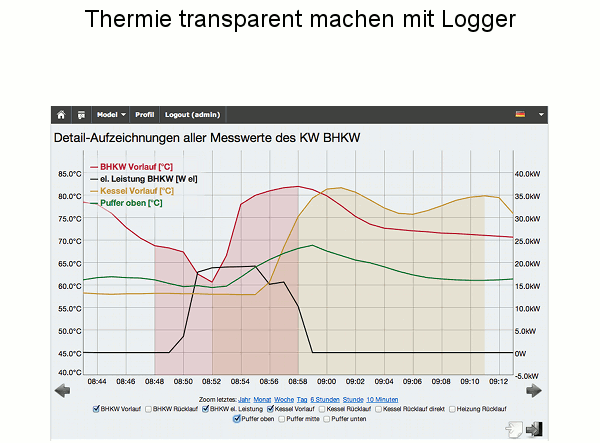

Ein Diagramm zeigt die Vorlauf-Temperaturen in °C und die erzeugte elektrische Leistung in kW eines Blockheizkraftwerkes und eines Kessels. Farbige Flächen zeigen schlecht abgestimmte Betriebszeiten an.

Aufzeichnung der Messwerte



Baum auf der Wiese

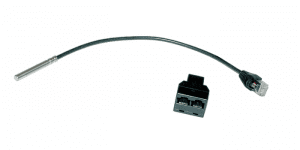

  V2A-Temperaturfühler

V2A-Temperaturfühler

-55°C ... +125°C

Klassischer Hülsenfühler für Temperaturen. Mit Tauchhülse als umströmter Fühler in ein Rohr einbaubar.

Optimiert zur Installation in Bus-Verkabelung. Relativ kurzes, temperaturfestes Anschlusskabel.
Steckbar, Y-Adapter liegt bei.

  Funk-Lufttemperaturfühler

Funk-Lufttemperaturfühler

-20°C .. +40°C

Temperaturfühler zum präzisen Messen. Genauigkeit ±0,3°C.  Funk-Verbindung Z-Wave Plus. Inhouse IP30.  Aufputz 85 x 85mm

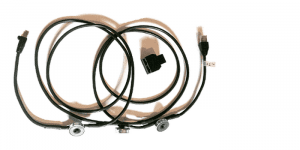

Puffer-Temperaturfühler

Puffer-Temperaturfühler

-55°C ... +125°C

3 bis 12 Schichten. Wärmemengenzähler ohne Rohrschnitt. Alle Fühler als Kette hintereinander verschaltet.

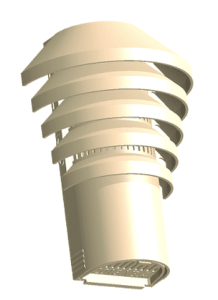

Funk-Klimasensor außen

Funk-Klimasensor außen

-25°C ... +40°C

Wetterfester Aussen-Klimasensor zum Messen von Luftfeuchte rel. [%rH], Luftfeuchte abs.[g/m³], Temperatur [°C] und Taupunkt [°C] im Freien.

0%rH ... 100%rH Genauigkeit ±4%rH (bei 20...80%rH). Abs. Luftfeuchte 1g/m³ ... 41g/m3.
Taupunkt -40°C ... +36°C

S0-Impuls-Zähler-Adapter

S0-Impuls-Zähler-Adapter

Viele Zähler haben einen Impulsausgang, um Verbräuche zu erfassen. Folgende Zähler können einfach und kostengünstig erfasst werden:

Drehstrohmzähler mit So-Impulsausgang, Lichtstrom mit So-Impulsausgang, Wärmemengenzähler mit So-Impulsausgang, Wasserzähler mit Impulsabnehmner, Gaszähler mit Impulsabnehmer, Ölverbrauchszähler mi Impulsausgang.

Funk-Stromzähler mit Klappwandler

Funk-Stromzähler mit Klappwandler

60A pro Phase, Zweirichtungszähler

Einfache Messung des Stromverbrauchs/der Stromerzeugung ohne Unterbrechung des Stromkreises.  Klappbare Spulen werden um die Adern geschnappt. Keine vorhandenen Zähler müssen ausgetauscht oder ergänzt werden, komplette Verkabelung bleibt bestehen.

Betriebsstatus-Adapter

Betriebsstatus-Adapter

Ein/Aus, Betriebsstunden & Anzahl Starts

Status-Adapter zur Erkennung eines Zustandes. Mögliche Anwendungen:

Betrieb eines Kessels, BHKW, Wärmepumpe Ein/Aus mit Erfassung der Betriebsstunden und Anzahl der Starts,

Störungsausgang eines Gerätes um Alarme zu versenden (SMS, e-Mail), Wasserdruck Überwachung von Heizkreisen/Solarkreisen/Solekreisen mit Druckwächter, Betrieb einer Pumpe.

Sonnenblumenfeld

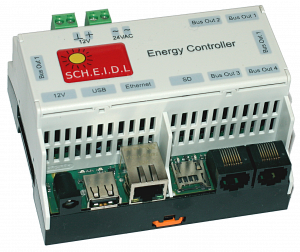

SCH.E.I.DL Energy Controller

SCH.E.I.D.L Energy Controller

Unser System bietet mobilen Web-Zugriff mit Alarmierungsfunktion, verfügt über leicht erweiterbare Sensorik sowohl über Kabelals auch Funk, ist vollständig konfigurierbar und sicher. Es ermöglicht eine lokale Datenspeicherung ohne Cloud-Anbindung.

Features SCH.E.I.D.L Energy Controller

Kommunikation und Zugriff:

Fernzugriff mit PC, Laptop, Tablet oder Smartphone

Web-Oberfläche für Browser, keine Software nötig

Export für Tabellenkalkulation z.B. Office, Excel

Alarme bei Werte Über- oder Unterschreitung via E-Mail oder SMS

Mehrere Benutzerkonten mit verschiedenen Zugriffsrechten

Automatische Installation des Netzwerks, kein Administrator nötig

Sensortechnologie und Erweiterbarkeit:

Erweiterung einfach durch Stecken neuer Sensoren im Betrieb

Installation einfach und ohne Kabel mit Funksensoren

Betrieb wartungsfrei mit Kabelsensoren

Drahtlose Funksensorik verschlüsselt, untereinander vermascht, auf 900MHz

Busmaster für 4 unabhängige Kabelstränge

Robuste Temperaturfühler, steckbar, Silikonkabel, dauerhaft wartungsfrei

Zum Aufschnappen auf DIN-Hutschienen

Sicherheit und Konfigurierbarkeit:

Instrumente zeigen aktuelle Messwerte übersichtlich an

Diagramme erlauben tiefe Funktionsanalyse

Anpassbare Darstellung der Webseiten

Sicherheit durch starke Verschlüsselung, Passwörter, Firewall und Updates

Made in Germany, designed by SCH.E.I.D.L GmbH in Franconia

Datenverwaltung und Speicherung:

Messwertaufzeichnung bis zu 72 Sensoren/Messwertaufnehmer

Langzeitaufzeichnung saisonübergreifend 20 Jahre Speicherung

Backup der Messwerte und Einstellungen

Software, Webserver und Datenbank im Gerät, keine Cloud-Abhängigkeit

Keine Folgekosten für Software oder Lizenzen, volle Nutzungsrechte



Sind noch Fragen offen?

Sprechen Sie uns einfach an:

info(at)scheidl.de

+49 911 9881032
